GPR 신호 획득률 개선을 위한 RTS 및 다중 ADC 설계

요약

• RTS 및 다중 ADC를 이용한 GPR 장비에서의 신호 수신 획득률 증가 및 속도 향상을 위한 임베디드 SoC 설계

개요

• 기간 : 15. 06 ~ 17. 04 (11개월)
• 역할 : UART를 이용한 통신 개발

프로젝트 내용

• GPR 장비의 송신기에서 보낸 UWB 신호가 장애물에 반사되어 돌아오는 신호를 통해 탐사하는 레이더

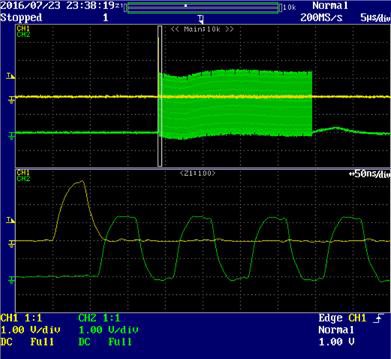

• GPR 수신기의 속도 향상과 유효 데이터 획득률을 높이기 위해 고속 샘플링 및 데이터 누적을 이용

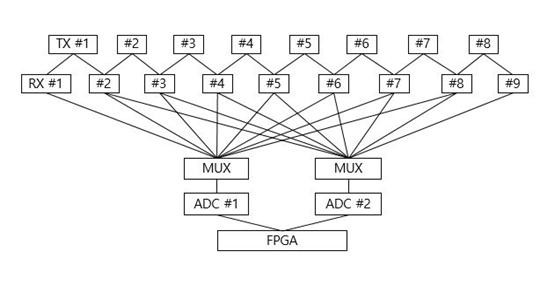

• 수신 데이터의 고속 처리를 위해 ADC의 개수를 늘려 데이터 처리 속도 증가
• ADC를 이용한 수신 아날로그 신호 처리 시스템

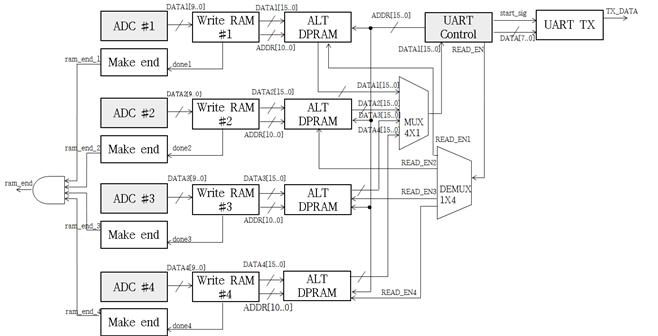

• DPRAM을 이용한 데이터 Sync 조절
• UART 통신을 통한 컴퓨터 및 장비간의 데이터 전송

개발 환경

• VHDL
• Quartus

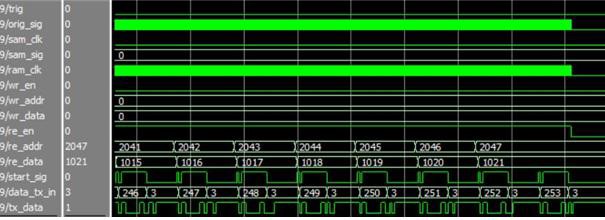

• Modelsim을 이용한 시뮬레이션
• Altera Cyclone Series

성과

• 학부 졸업작품 완성 및 결과 논문 개재
• GPR 장비의 성능 향상을 위한 고속 데이터 처리 프로토 시스템 개발
